1. 1 0.5t/h前言
本設計方案是根據用戶的要求采用二級反滲透工藝制取用水。系統產水量為0.5m3/h。原水為井水、地下水、自來水等，經過機械過濾器去除水中懸浮物，膠體等雜質，再經活性炭過濾器去除水中有機物，異味和色味等，精密過濾器去除水中細小顆粒。組合成完整的預處理系統，使水滿足RO反滲透進水要求，以保證RO反滲透設備長期穩定運行。水經二級反滲透處理后出水水質可以滿足用戶要求。
1. 2系統設計依據及要求
參考數據：《給水排水設計手冊》、《水處理工程師手冊》、業主提供的資料及要求；
原水水質：井水、地下水、自來水；
原水流量：≥2m3/h；
反滲透脫鹽率：＞98%；
出水水質：≤10μs/cm；
產水量：≥0.5 m3/h；
預處理+主機整套，手動和自動可調 本圖預處理為手動配置
1. 3系統具體情況介紹
系統產水用途：
系統總出水狀況：反滲透出水水量平均值為0.5m3/h(25℃)，供水壓力近于大氣壓；
反滲透（RO）系統回收率：≥50%（一級）；
≥66%（二級）；
反滲透(RO)產水水質：脫鹽率97%以上；
系統運行班次：連續運行；
供水方式：連續供水，供水量0.5m3/h(25℃)；
運行方式：系統可實時監控產水水質，手動/自動切換。 設計界限：原水箱-----終端水箱

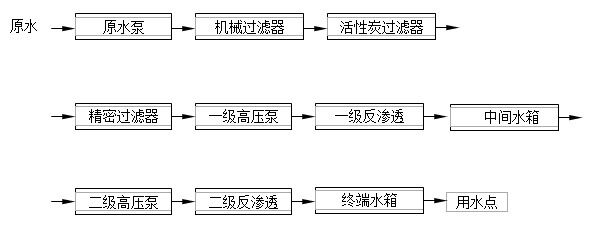

2. 1工藝說明
整個處理系統分為：預處理部分、反滲透除鹽兩大部分。
1) 預處理部分：包括絮凝加藥裝置、機械過濾器、活性炭過濾器、阻垢加藥裝置和精密過濾器。該預處理設備的主要作用是去除污染反滲透膜的物質。
2) 反滲透除鹽部分：反滲透裝置能去除水中98%以上的鹽份，該純水處理設備運行費用低，出水水質穩定；
3) 電器控制部分：(自動控制包括液位控制和高低壓控制)電器元件采用國內外名牌廠家產品，整機可根據用戶需要實現自動化控制，整套控制程序由本公司資助開發，保證用戶的售后服務。
工藝特點：預處理是反滲透脫鹽能否成功的關鍵。整套設備安裝數顯電導儀及壓力表，可隨時檢視水質情況和壓力狀況。反滲透主機部分配有高低壓控制器，消除了高低壓操作時對設備的損耗，即當高壓泵進水壓力過低，或因長期不使用設備而使膜堵塞導致的壓力過大時，可以使系統停止工作，以保護高壓泵。整套系統具有結構簡單、運行可靠、維護方便、運行成本低、水質穩定等特點。
2. 2技術規范
2. 2. 1預處理部分
預處理部分包括原水泵、機械過濾器、活性炭過濾器和精密過濾器。其主要作用是去除原水中的顆粒、膠體、有機物、色度、余氯，達到進入反滲透裝置的進水要求，保護反滲透膜。
預處理主要解決的問題：
(1)防止反滲透膜組件結垢；
(2)防止膠體物質及懸浮固體顆粒產生污堵；
(3)防止大分子有機物質、微生物產生污堵；
(4)防止氧化性物質對膜的氧化破壞；
(5)保持反滲透裝置長期穩定的運行和裝置產水量的穩定。
1) 原水箱：
平衡系統用水量，減輕系統用水高峰時對廠區供水管網的影響。設置一臺1m3原水箱。
2) 原水泵
系統設置1臺原水泵，提供一定供水壓力，使水穩定均勻的通過預處理設備。
3) 機械過濾器
工作原理：機械過濾器是一種壓力式過濾器，利用過濾器內所填充的精制石英砂濾料，當進水自上而下流經濾層時，水中的懸浮物及粘膠紙顆粒被去除，從而使水的濁度降低。它通常被用于反滲透、離子交換、電滲析設備的預處理當中。
當設備運行到一定時間后，即停止運行進行反沖洗。采用進水反洗，反沖洗時間為15～20min。
機械過濾器產水濁度一般在2度以下。
4)活性炭過濾器
工作原理：活性炭的吸附能力主要以物理吸附為主，它也可以進行一些選擇性吸附，即化學吸附。
活性炭是水處理中廣泛應用的主要吸附劑，在活化過程中晶格間生成各種形狀和大小的空隙，因而形成了巨大的表面積，所以炭-水接觸面很大，吸附能力很強。有效的保證后續設備的使用壽命，提高出水水質。在純水制造過程中，活性炭的作用主要是表現在四個方面：降低水的氧化度；避免有機物質進入污染RO膜組件；除去水中殘留的余氯；除去水中的三鹵化物（THM）。
5)精密過濾器
防止顆粒進入高壓泵及RO膜組件，劃傷膜表面，精密過濾器及精密過濾器內裝聚丙烯材質熔噴濾芯，在達到1kg/cm3壓差時更換。正常工作條件下，濾芯可維持2～3個月以上的使用壽命，濾器的結構滿足快速更換濾芯的要求。
2. 2. 2反滲透預脫鹽部分
反滲透是與脫鹽系統的核心部分，設計的成熟與合理與否不僅直接決定反滲透系統能否直接達到設計要求，而且關系到反滲透膜的使用壽命。反滲透設備能去除絕大部分無機鹽類和幾乎所有的有機物、微生物。

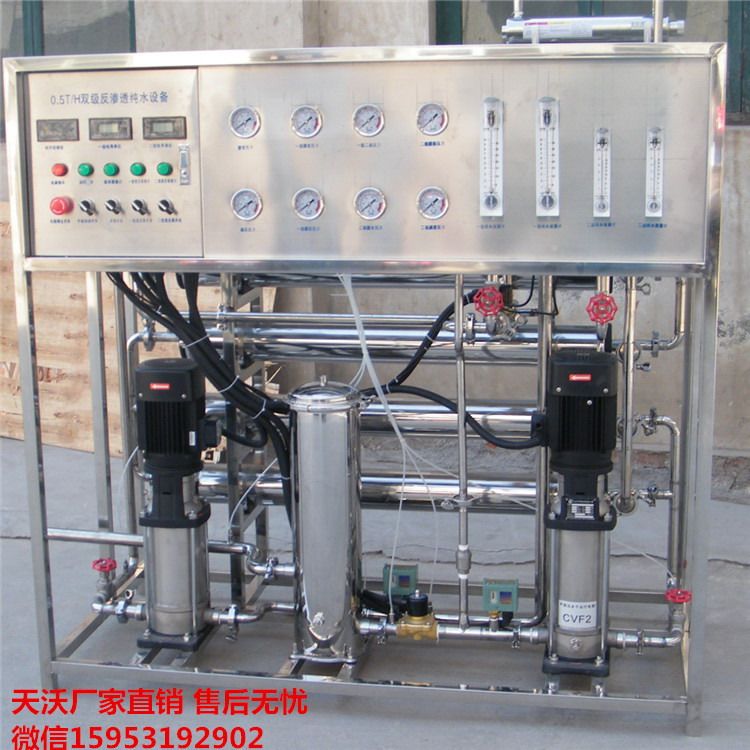

系統設置一套出力0.5m3/h的二級反滲透裝置。
2. 2. 3控制系統
1)預處理系統控制
機械過濾器、活性炭過濾器和精密過濾器采用手動控制。
2) RO系統控制
RO裝置設置一塊控制面板，包括操作盤和儀表盤，在控制面板上可讀出RO的有關工作參數，以及能在控制面板上啟停反滲透高壓泵及相關的電動閥門。
3)高壓泵的保護系統
高壓泵進出口裝有低壓保護開關和高壓保護開關。當供水量不足時，高壓泵入口的水壓低于某一個設定值，會自動停止高壓泵并發出報警信號，保護高壓泵不在空轉情況下工作。當因其原因誤操作，使高壓泵出口壓力高于某一個設定值時，高壓泵出口高壓保護會自動切斷高壓泵供電，保護系統不在高壓下運行
4) RO的啟動、停止保護
當RO投入運行時，為了防止高壓泵突然啟動升壓產生對RO膜組件的高壓沖擊破壞反滲透膜，在RO裝置的高壓泵出口至RO膜組件之間設置一個慢開電動閥門，使膜組件逐漸升壓至運行壓力。當RO停止使用時，自動關閉進水電動閥，開啟RO沖洗泵機沖洗閥，濃水端排放閥，自動沖洗10～20min左右，停止備用。
4質量保證和售后服務
為保證項目設計、設備制造和系統調試的順利進行，提供良好的售后服務，我公司采取措施如下：
1、確保質量，對產品和服務全程控制，積極做好售前、售中、售后服務。
2、保證系統正常運行，一年保修期免費維修，保修期內重要組件發生質量問題免費維修或更換；
3、保證長年提供維修服務，提供正宗零配件；
4、免費負責培訓操作人員，提供技術支持。
